螺栓拉伸試驗機夾具
產品介紹
產品名稱： 鋼結構螺栓保證載荷試驗夾具
規 格：M10-M30
產品備注：承蒙您選用LDLS-30高強螺栓綜合試驗夾具，深表感謝。使用本夾具前，請認真閱讀《使用說明書》，充分理解后，再開機使用，請您愛護本夾具，并正確使用，以便使該機永遠保持較高的精度和良好的運行狀態！
一、概述
高強螺栓試驗夾具是我公司根據國家相關標準GB/T3098.1-2010，選用特殊材料精心設計加工制作而成，它通過不同方式的組合，可以進行螺栓楔負載試驗和普通拉力試驗、螺栓保證最小拉力荷載試驗、螺母保證荷載試驗、也可以對鋼結構螺栓球的承載力進行試驗（若配有加長拉力環可做短螺栓試驗）該夾具通過連接拉桿夾持到萬能試驗機的鉗口內，即可以進行各種拉力試驗，普通液壓萬能試驗機不需添加或更改其它裝置。
產品類別：螺栓拉伸試驗機夾具
承蒙您選用LDLS-30高強螺栓綜合試驗夾具，深表感謝。使用本夾具前，請認真閱讀《使用說明書》，充分理解后，再開機使用，請您愛護本夾具，并正確使用，以便使該機永遠保持較高的精度和良好的運行狀態！
一、概述
高強螺栓試驗夾具是我公司根據國家相關標準GB/T3098.1-2010，選用特殊材料精心設計加工制作而成，它通過不同方式的組合，可以進行螺栓楔負載試驗和普通拉力試驗、螺栓保證最小拉力荷載試驗、螺母保證荷載試驗、也可以對鋼結構螺栓球的承載力進行試驗（若配有加長拉力環可做短螺栓試驗）該夾具通過連接拉桿夾持到萬能試驗機的鉗口內，即可以進行各種拉力試驗，普通液壓萬能試驗機不需添加或更改其它裝置。
二、主要技術指標：
1、楔負載試驗最大拉力：696kN（M30-10.9s）
2、螺栓最小拉力荷載試驗：583kN（M30-10.9s）
3、螺母保證荷載試驗：583kN（M30-10.9）
4、螺栓保證荷載試驗：466kN（M30-10.9s）
5、適用于螺栓規格：M10-M30 10.9級及以下螺栓！
6、標準配置適用螺栓長度：≥50mm
選配加長拉力環適用于長度：≥30mm
7、夾具材質：40Gr 硬度：HRC 45-50
8、表面處理：發黑處理
9、質 保 期：拉力碗座為6個月！其他配件為3個月！
10、裝夾方式：用萬能材料試驗機圓鉗口夾持拉力碗的拉桿就可以了！
備注：細牙螺栓和M30以上的高強螺栓試驗夾具需特殊訂貨。
三、夾具配置：

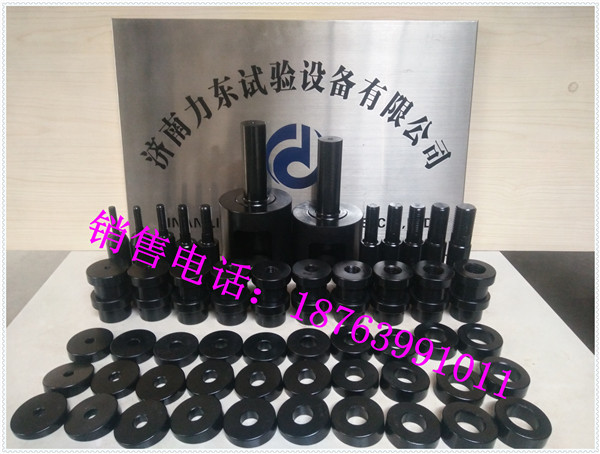

1、夾具體（含拉桿）一對 （共4件）
2、平墊M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各1件（共10件）
3、拉力環M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各2件（共20件）
5、楔負載M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各一付（2件/付，共20件）M20以下為10o、6o ， M22（含M22）以上為4o、6o
6、螺母試驗芯棒M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各一件另配一件M33的芯棒通用拉力環
全套夾具共計65件
